产品简介

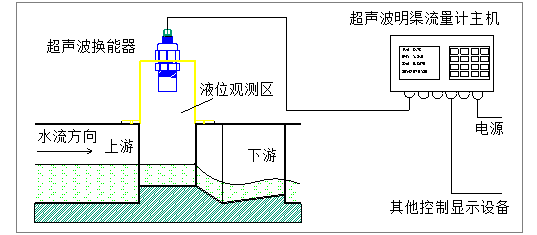

YS-CFS-100F超声波明渠流量计原理是配合量水堰槽直接测量液位，通过相应的液位-流量换算关系把液位深度转换为量水槽内的流量。量水槽内液位越高流量越大，反之液位越底流量越小。其测量原理如下图所示：

      超声波换能器安装于上水槽上方，测量出流过量水槽的水位深度，将水位深度带入流量换算公式得出流量。对不同的槽型其计算公式中的几何参数也不相同，故使用时一定要注意设置槽型的所有参数。

应用领域

超声波明渠流量计主要适合于渠道坡降比较大的小渠道（1米以内）。其支持直角三角堰、矩形薄壁堰和巴歇尔槽三种明渠量水堰槽的流量计算。可按设定条件累积流量，例如设积算低水位＝0.05，积算高水位＝1既当水位大于0.05而小于1时进行流量累积。
       当选择标准巴歇尔槽时，会自动载入对应槽型的有效水头范围。选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。流量小于40L/s时，一般应选择直角三角堰。大于40L/s，一般应选择使用巴歇尔槽。流量大于40L/s，渠道内水位落差又较大，可以选择矩形堰。条件允许，最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验标定出来的，而且对上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽视一些使用条件，带来附加误差。

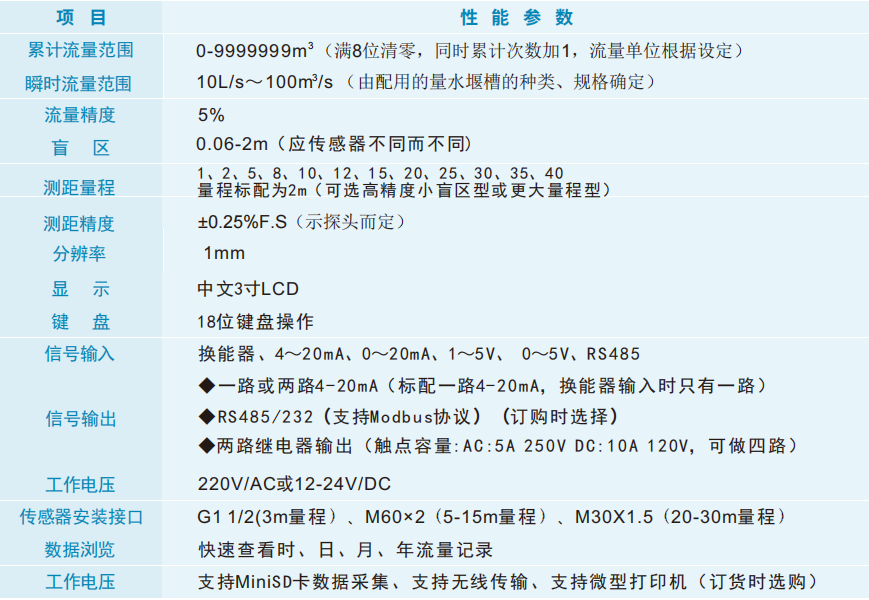

技术参数

安装方法

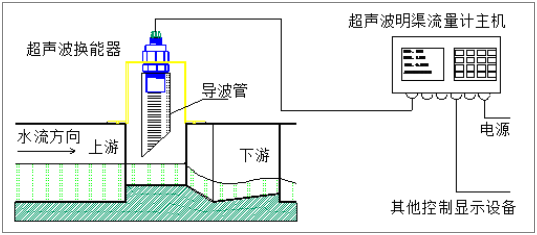

超声波传感器配有固定螺环，预先在安装位置预留安装孔，将超声波传感器放好后，拧紧上螺环即可。按照要求连接主机与超声波传感器。安装过程中注意传感器端面与堰槽底部保持垂直，传感器测量范围内不可有任何遮挡物。安装完成后，输入安装高度（巴歇尔为超声波换能器端面到水堰槽底部的距离、矩形堰和直角三角堰为超声波换能器端面到水堰槽最低出水口的距离、），设置好水堰槽的几何参数，即可正在运行。如数据依然跳动较大，可以再超声波传感器前端安装一个导波管，其直径100毫米，长度以超过水堰槽边缘为准。导波管采用内壁光滑无接头的水管即可，前端削成一个45度斜角。其形状和安装方法如图所示：
