产品简介

YS-CFS-100FN多通道超声波明渠流量计有三个功能：测平均流速、测水深、测水温，并可显示断面流量。

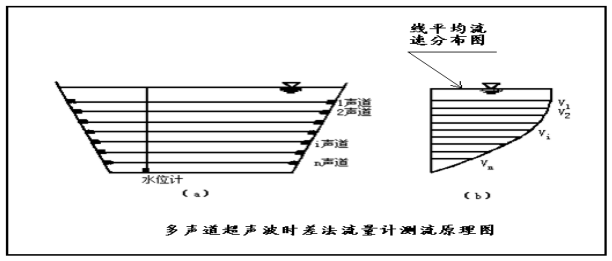

流速测量采用超声波时差法测量原理（超声波在水体流动方向或相反方向上传播时与静止水体中的速度差即为水流的速度），在测流断面分布多层流速测量层（多声道）测量水中的平均流速，并通过压力式水位计或超声水位计或雷达式水位计测量水位，上位机通过水位计算过水断面面积，并根据水力学模型计算出断面过水流量。

设备组成

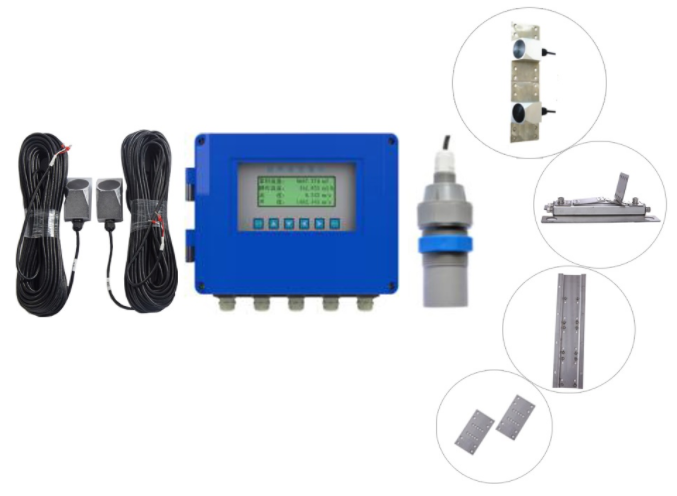

                        组成部件：流速传感器（几组）、水位传感器、上位机（主机）、安装附件及电缆

技术参数

测量原理：时差相关原理

数据显示：液晶屏显示，键盘输入
                 电源电压：AC220V±20%或DC12～28V
                 整机功耗：<20W
                 显示内容：流量、累积流量、流速、液位、信号等
                 输出信号：4～20Ma、脉冲、RS232/485
                 环境温度：-20～70℃
                 工作温度：-20～70℃
                 相对湿度：10～90%
                 防护等级：IP65
                 安装方式：壁挂式
                 主机与传感器距离：≤200米

传感器参数

  超声波流速传感器：
                 测量原理：时差法连续测量
                 测量声道：1声道～8声道可旋
                 适应能力：可测量含有固体物质的污水
                 测量流速精度：1.0%
                 流速范围：±10m/s
                 测量渠道宽度：时差法0.5～10米
                 时差测量分辨率：40皮秒
                 环境温度：-20～70℃
                 工作温度：-20～70℃
                 介质温度：-20～80℃
                 防护等级：IP68
  超声波液位传感器：
                 测量精度：1.0%
                 测量范围：0～10m
                 分辨率：  1.0mm
                 环境温度：-20～70℃
                 工作温度：-20～70℃
                 介质温度：-20～80℃
                 防护等级：IP68

安装方法

       现场安装示例图
