产品简介

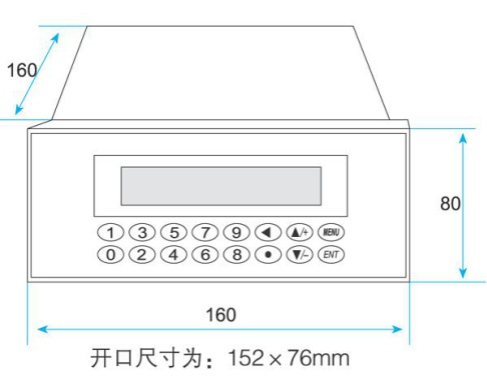

        YS-TDS-100F3主机为盘装标准型，传感器分为外敷式、插入式、管段式等，以满足用户不同现场的使用需要。

        YS-TDS-100F3盘装式超声波流量计广泛应用于工业现场中各种液体的在线流量计量.

技术参数

测量原理：时差相关原理

测量管径： DN15mm～DN6000mm或更大

                 管壁厚度：≤50mm

管道材质：几乎所有的金属和质密塑料管，对于混凝土或其他组份管材及有内衬请咨询

测量精度：优于1％， 重复性优于0.2％

测量周期：500ms (每秒2次，每个周期采集128组数据)

工作电源：85-264VAC/隔离24VDC/ 8～36VDC

最大流速：64m/s(流速分辨率0.001m/s)

显    示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等

操    作：8×2轻触键盘操作

防护等级：IP65

信号输入：3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号

                 2路三线制PT100铂电阻（外敷式、插入式）

信号输出：1路隔离RS485输出

                 1路4-20mA或0-20mA输出

                 1路隔离OCT（脉冲宽度6～1000ms之间可编程，默认200ms）

                 1路继电器输出（脉冲宽度200ms）

数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用 软件可将数据导入计算机，                   便于统计与管理

通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议

其它功能：自动记忆前512天、前128个月、前10年正/负/净累积流量自动记忆前30次上、断电时间和流量并可实现流量的自动或

                 手动补加，通过MODBUS协议读出可编程批量（定量）控制器，故障自诊断功能可通过E-mail传送来的代码文件实现

                 软件升级

传感器参数

    外敷式传感器：S2：DN15mm～DN100mm（小型）

                           M2：DN50mm～DN700mm（中型）

                            L2：DN300mm～DN6000mm（大型）

    标准型插入式传感器：B（C11）：DN80mm～DN800mm

    加长型插入式传感器：B（C12）：≥DN800mm

   （插入型传感器：铸铁、水泥、玻璃钢等不可焊接管道需定制管箍安装）

    标准管段式传感器：DN50mm～1000mm

    π型管段式传感器：DN15mm-DN40mm

    卫生型管段传感器：DN15mm-DN100mm

     (管段式传感器：以实际管径及现场要求为参考）

     温度范围：-40℃～160℃

     防护等级：IP68

     安装方式：外敷式：不锈钢带

                      插入式：焊接底座，碳钢或不锈钢

                      管段式：法兰连接、螺纹连接

               传感器电缆（选配）：超声波专用屏蔽电缆
