产品简介

       YS-TMF热式质量流量计是利用热扩散原理测量流体质量流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。根据热效应的金氏定律,加热功率P、温度差△T（TRH-TRMG）与质量流量Q有确定的数学关系式：P/△T=K1+K2 f(Q)K3（ K1、K2、K3是与气体物理性质有关的常数）。

       YS-TMF热式质量流量计利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。量程比宽，可测底流速下的气体流量，广泛用于 氧气、氮气、氢气、氯气等及多组分气体流量的计量。

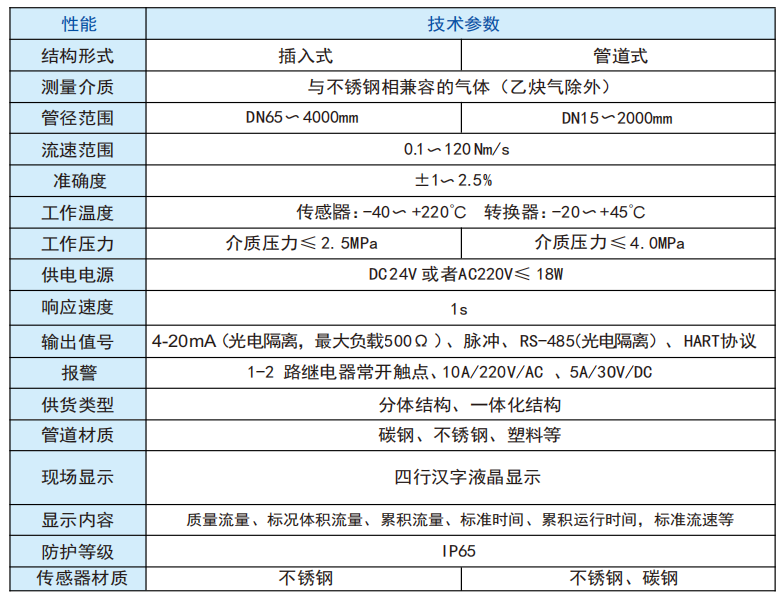

技术参数

热式质量流量计具有如下技术优势：

Ø 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

Ø 宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。

Ø 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的响。

Ø 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。

Ø 数字化设计。整体数字化电路测量，测量准确、维修方便。

Ø   采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。

安装方式

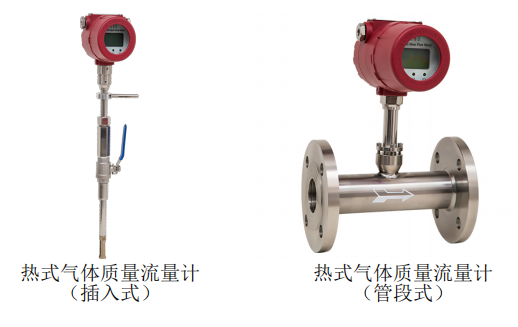

热式质量流量计按安装方式分为：插入式和管段式。

插入式

插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径：DN80～6000mm。

管段式

管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000。管段式传感器适用管道直径：DN15～2000mm。

管段式热式气体质量流量计传感器材质为不锈钢，管道材质为碳钢或不锈钢。

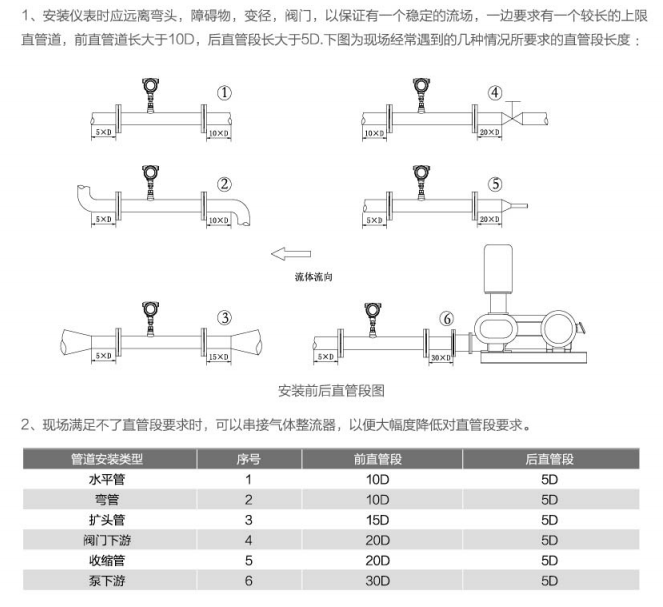

安装位置及对管段的要求
